竣工圖繪制相關國家規范

　　竣工圖相信很多人都知道，但是竣工圖的繪制，都有哪些要求與規范呢?下面嵐禾深化設計為大家介紹，竣工圖繪制相關國家規范：



　　問



　　竣工圖繪制相關國家規范?



　　答



　　建設工程文件歸檔整理規范，GB/T50328-2014



　　質量要求



　　1：工程文件的內容、及其深度，必須符合國家有關工程勘察、設計、施工、監理等方面的技術規范、標準和規程;



　　2：工程文件的內容，必須真實、準確，與工程實際相符合;



　　3：工程文件采用，耐久性強的書寫材料，如碳素墨水、藍黑墨水，不得使用易褪色的書寫材料，如：紅色墨水、純藍墨水、圓珠筆復寫紙、鉛筆等;



　　4：工程文件，應字跡清楚、圖樣清晰、圖表整潔，簽字蓋章手續完備;



　　5：工程文件中文字材料、幅面尺寸規格，宜為A4幅面 (297mmX210nmm);圖紙宜采用國家標準圖幅;



　　6：工程文件的紙張，應采用能夠長期保存的韌力大、耐久性強的紙張;



　　7：圖紙一般采用藍曬圖，竣工圖應是新藍圖，計算機出圖必須清晰，不得使用計算機出圖的復印件;



　　8：所有竣工圖，均應加蓋竣工圖章：



　　01：竣工圖章的基本內容應包括：“竣工圖”字樣、施工單位、編制人、審核人、技術負責人、編制日期、監理單位、現場監理、總監;

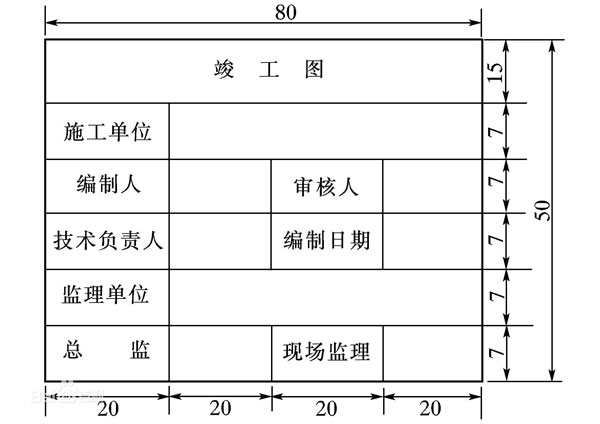

　　02：竣工圖章示例如下：



　　03：竣工圖章尺寸為：50mmX80mm;



　　04：竣工圖章，應使用不易褪色的紅印泥，應蓋在圖標欄上方空白處。



　　9：利用施工圖改繪竣工圖，必須標明變更修改依據：凡施工圖結構、工藝、平面布置等有重大改變，或變更部分超過圖面1/3的，應當重新繪制竣工圖;



　　10：不同幅面的工程圖紙，應按《技術制圖復制圖的折疊方法》(GB/10609.3--89)統一折疊成A4幅面(297mm×210mm)，圖標欄露在外面。



各地要求和處理辦法不同，建議還是到當?shù)亟ㄖn案館咨詢一下



　　溫馨提示



　　在文章的最后為大家總結，利用施工圖改繪竣工圖，必須標明變更修改依據：凡施工圖結構、工藝、平面布置等有重大改變，或變更部分超過圖面1/3的，應當重新繪制竣工圖。
